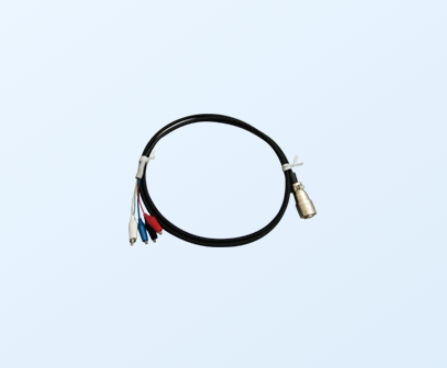

日本KYOWA共和U-12 P12-7 - 4芯鱷魚夾電纜的特點

一、功能定位與技術特性

1. 接口轉換與信號傳輸

P12-7 母頭適配：

電纜一端采用P12-7 母頭（5 孔圓形連接器），兼容 KYOWA 的應變片傳感器（如 KFG 系列）、扭矩傳感器（如 TPS-A 系列）及放大器（如 MCF-16B）22。該接口支持應變片信號（mV/V）、電壓信號（±10V）及數字信號（RS485）的傳輸。

 芯鱷魚夾設計：

另一端為4 芯鱷魚夾，可快速連接至測試點或原型設備，支持動態信號（如振動、沖擊）與靜態信號（如壓力、位移）的臨時采集。鱷魚夾采用鍍金觸點，接觸電阻≤5mΩ，確保信號穩定性。

2. 電氣性能與抗干擾能力

導體與屏蔽：

采用7/0.2mm 多股鍍錫銅芯，直流電阻≤10Ω/km，支持 10kHz 以下信號傳輸。電纜內置鋁箔 + 編織網雙層屏蔽，屏蔽效能≥85dB，可抑制變頻器、電機等設備的電磁干擾（EMI）。

帶寬與過載保護：

帶寬范圍DC~10kHz，滿足工業自動化場景需求。輸入過壓保護（±30V）可防止傳感器損壞。

3. 機械可靠性

電纜材質：

護套采用聚氨酯（PU）材料，耐油、耐磨損，工作溫度范圍 **-30℃~105℃**。通過 10 萬次彎曲測試（半徑 10mm），適合機器人關節等動態場景。

鱷魚夾特性：

鱷魚夾夾力≥5N，可牢固夾持直徑 1~5mm 的導線或金屬件，內置彈簧結構確保長期使用不松弛。

二、典型應用場景

1. 實驗室與研發測試

原型驗證：

快速連接應變片與數據采集設備，驗證傳感器性能。例如，在材料疲勞測試中，U-12 可臨時連接 KFG 應變片與 CDV-900A-DC 放大器，支持 10kHz 高頻信號分析。

故障排查：

配合 WDS-500BE 傳感器校驗器1，檢測傳感器輸入輸出電阻及絕緣電阻，定位故障點。

2. 工業現場維護

設備檢修：

在數控機床或工業機器人停機維護時，使用 U-12 連接傳感器與便攜采集儀（如 EDX-12A），快速診斷信號異常。

臨時擴展：

當設備接口不足時，通過鱷魚夾分線，實現多通道同步采集（如 12 路激光測厚儀信號）。

3. 教育與培訓

教學演示：

在高校實驗室中，學生可通過 U-12 連接應變片與示波器，直觀理解信號傳輸原理。鱷魚夾的易用性降低了操作門檻。

三、選型建議與替代方案

1. 接口與信號匹配

引腳定義：

P12-7 母頭的 5 個引腳中，4 芯用于信號傳輸（如 3 路差分信號 + 1 路電源），1 芯為屏蔽地。鱷魚夾 4 芯對應分配為：2 路信號（±）、1 路電源（+）、1 路地（GND）。

信號類型：應變片信號：需配合 KYOWA 的應變片適配器（如 N-129）將 mV/V 信號轉換為 ±10V 或 RS485 協議。

電壓信號：直接連接放大器（如 MCF-16B），支持 ±10V 輸入。

2. 替代方案

長距離傳輸：

若需超過 10 米，可選用 KYOWA 的N-136 RS485 延長電纜，支持 200 米內的可靠通信。

高頻需求：

若需更高帶寬（如 12GHz），可考慮 KYOWA 的U-59 電纜（BNC 接口），適配毫米波雷達等設備。
