一、核心技術參數與結構設計

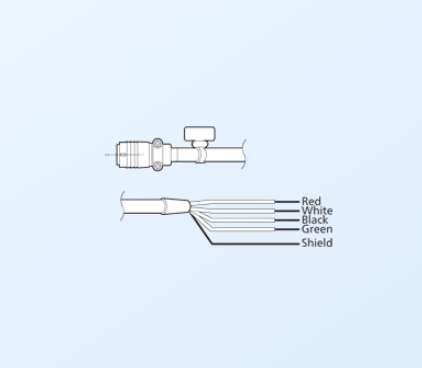

1. 四芯屏蔽系統與信號完整性
差分傳輸架構：4 芯獨立屏蔽設計支持全橋 / 半橋 / 1/4 橋應變片配置，配合 KYOWA 專利的低噪聲技術，在 ±1000μV 信號范圍內可實現 ±0.1% FS 的測量精度。
雙層屏蔽結構：內層鋁箔屏蔽（覆蓋率≥85%）+ 外層鍍錫銅編織網（覆蓋率≥90%），有效抑制 50Hz 工頻干擾（衰減≥60dB）及射頻干擾（100MHz 衰減≥40dB）。
導線材質：導體采用 0.5mm2 多股鍍錫銅線（AWG 20），絕緣層為耐油 PVC（耐溫 - 20~105℃），確保在 - 55~+125℃極端環境下的信號穩定性。
2. 機械耐用性與環境適應性
前端裸線設計：線頭裸露長度 10mm，支持壓接（推薦使用 M4 端子）或焊接，配合 SUS304 不銹鋼卡套，可承受 5N 的軸向拉力。
鎧裝防護：外層采用氯丁橡膠鎧裝（厚度 1.2mm），抗磨損性能達 1000 次循環摩擦測試（CS-10 輪，1000g 負載），適合拖鏈系統或移動設備。
IP 等級：整體防護等級 IP67（IEC 60529），可在 1 米水深浸泡 30 分鐘，滿足化工、海洋工程等潮濕環境需求。
二、功能特性與行業適配
1. 應變測量專用接口
橋路兼容性：支持 120Ω/350Ω/1000Ω 應變片橋路，配合 U-21～24 系列設備的自動橋壓匹配功能（2V/5V 可選），可直接連接 KYOWA KFG 系列應變片（如 KFG-1-120-C1-11L1M2R）。
TEDS 支持：部分型號（如 S32-7-TE）內置 TEDS 芯片，可自動識別應變片參數（靈敏度、溫度系數），減少人工校準誤差。
2. 擴展應用場景
動態測試：帶寬 DC~20kHz（-3dB），適用于振動分析（如電機軸承應變監測）、沖擊測試（如汽車碰撞模擬）。
長距離傳輸：標配 3 米電纜，若需延長至 30 米，可搭配 KYOWA 專用延長線（如 N-39），信號衰減率≤0.5%/10 米。
多設備互聯：通過適配器（如 S32-7 轉 BNC）可連接示波器、數據采集卡等第三方設備，支持同步采集。
三、行業認證與安全標準
1. 合規性認證
RoHS 指令：符合歐盟環保要求，不含鉛、汞等有害物質，適用于醫療、食品加工等敏感領域。
UL 認證：通過美國保險商實驗室認證，最高耐壓 300V DC，絕緣電阻≥100MΩ（500V DC 測試）。
2. 安全設計
過載保護：內置自恢復保險絲（250mA），當電流超過 1.5A 時自動斷開，故障排除后可自動恢復。
防誤接設計：接頭采用非對稱卡口（直徑 7.6mm），避免與其他型號混淆，降低操作風險。
