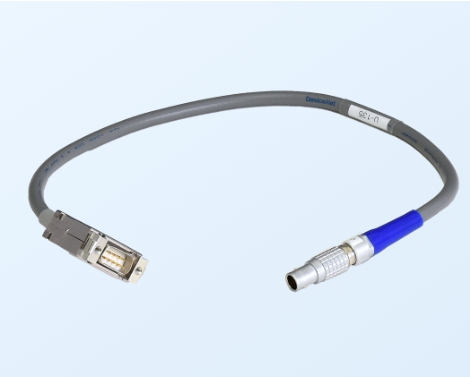

日本 KYOWA 共和 U-135 的 LEMO 接頭與 D-Sub9 針公頭組合，是其精密測量系統中針對復雜信號傳輸需求的定制化解決方案。盡管公開技術文檔有限，但結合 KYOWA 的技術積累和接口設計邏輯，可從以下維度解析其核心特性：
一、LEMO 接頭的工程化設計
1. 高頻信號傳輸能力
LEMO 接頭采用3.5mm 同軸結構，支持50Ω/75Ω 阻抗匹配，可在 0-4GHz 頻段內實現低損耗信號傳輸7。U-135 的 LEMO 接口可能針對應變測量優化，例如：
動態應變捕捉：配合 24 位 AD 轉換，可在 20kHz 采樣率下穩定傳輸微應變信號（如 1000×10??應變量）。
多通道同步：通過 LEMO 的多芯設計（如 B 系列 21 芯），可同步連接多個傳感器（如應變片、加速度計），適用于結構健康監測場景。
2. 極端環境適應性
LEMO 的Push-Pull 自鎖系統和IP67 防護等級，使其在振動（5G）、沖擊（50G）和 - 40℃~+105℃溫度范圍內保持連接穩定7。例如：
風電葉片檢測：在高濕度環境中，LEMO 接口的鍍金觸點（厚度≥3μm）可抵御鹽霧腐蝕，確保長期戶外使用可靠性。
汽車碰撞試驗：快速插拔設計（壽命＞5000 次）支持頻繁更換傳感器，減少停機時間。
3. 模塊化擴展能力
LEMO 接頭可與 KYOWA 的適配器（如 ADP-4014G 系列）組合，實現BNC 轉 LEMO或光纖轉 LEMO的信號轉換，擴展應用場景23。例如：
長距離傳輸：通過 LEMO 光纖適配器，可將信號傳輸距離延長至 1km，適用于橋梁、隧道等分布式監測項目。
二、D-Sub9 針公頭的兼容性優化
1. 控制信號整合
DB9 接口支持RS-232/RS-485 協議，可連接 PLC、計算機或數據記錄儀（如 UCAM-60CM14），實現：
參數配置：通過 DB9 傳輸橋路類型（全橋 / 半橋）、濾波參數等指令。
數據回傳：將應變測量結果（如工程單位）實時傳輸至上位機，支持 CSV/XML 格式導出13。
2. 電源與觸發信號管理
DB9 的 9 個引腳可能分配如下：
電源輸入：12V DC（±10%）為傳感器供電。
觸發信號：TTL 電平輸入 / 輸出，支持外部設備（如激光位移計）同步采集。
狀態指示：通過 LED 引腳反饋設備工作狀態（如校準完成、過載報警）。
3. 標準化連接
DB9 的螺絲鎖定機制確保連接穩固，符合工業標準（如 IEC 60807-2），適用于需要頻繁插拔的場景（如實驗室設備維護）。
